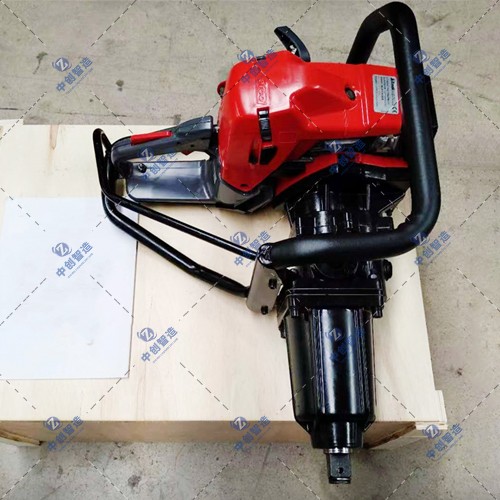

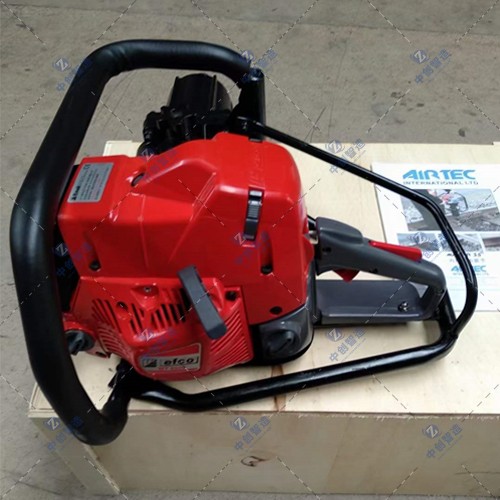

LB-1500內燃螺栓扳手是一種新型的小型螺栓松緊設備，其特點是利用小型汽油發動機、行星輪系變速箱、旋轉方向轉換器、沖擊式加力器、輸出軸離合器、套筒頭和操作扶手組成可獨立工作的螺栓松緊設備，具有體積小、重量輕、作業速度快、效果好、使用方便等特點，非常適用于無電源地點尤其是鐵道線路軌枕、岔枕、鋼軌接頭螺栓的松緊作業，與其它各型螺栓設備配合，全面實現規定范圍內螺栓松緊的快速作業.
基本參數
汽油機功率：2.1kw
汽油機轉速：8500r/min
套筒轉速：1200r/min
旋緊扭矩：200-1200N.m
旋松扭矩：≥2500N.m
外形尺寸：690*380*240mm
重 量：30kg
結構及工作原理
1.機構: 內燃螺栓扳手由小型汽油發動機、行星輪系變速箱、旋轉方向轉換器、沖擊式加力器、輸出軸離合器、套筒頭和操作扶手組成。
2.工作原理:發動機的旋轉扭矩,通過離合器、萬向節、錐齒輪換向減速機構,實現旋轉扭矩的換向與減速,換向與減速后的扭矩,由連接軸傳遞到有蓄力加力裝置作用的沖擊加力機構上,然后通過套筒對螺栓上的螺帽實現松開和上緊作業，簡單方便。
使用方法
1.檢查發動機，應處于正常狀態;
2.燃料混合比(內有對比壺)，開始磨合期可采用25;1，過段時間可采用40;1;
3.轉動發動機數轉使其各部件有良好的潤滑;
4.撥動換向手柄,使套筒處于空檔位置;
5.起動發動機,進行短時間的空運轉,再調整油門使發動機處于怠速狀態,即可工作;
6.轉動換向手柄至你所需要的旋轉方向,把套筒對準螺母,加大油門,離合器結合套筒即開始旋轉,反轉手柄,調小油門減速 ,離合器分離,即完成一個工作循環.
7.停止工作前,放松油門,將換向手柄撥至空檔,關閉發動機.
